名称：MVI 402-419 不锈钢立式多级离心泵

 产地：德国

简介：供水和增压、消防系统、储能罐、工业循环、化工技术、冷却水循环、清洗和灌溉设备　 用途



供水和增压、消防系统、储能罐、工业循环、化工技术、冷却水循环、清洗和灌溉设备。



技术参数



允许的传送介质

符合饮用水标准的饮用水

供暖热水和卫生用水

冷凝液

乙二醇水溶液1）

其它易流动液体2）

50Hz动力电源 MVI 2 / 4 / 8 /16

最大流量 4 / 8 / 16 立方米/小时

最大扬程 230 / 210 / 230米

额定转速 2950 1/min

介质温度 -15 ~ +120度

最高环境温度 ＋40

最大工作压力 25巴

最大给水压力 6巴



电机参数



防护等级 IP 54

绝缘等级 F



电源



1.5KW以下 1 ~ 230V /50Hz

4KW以上 3~230V△和400VY/50Hz

5.5KW以上 3~400V△/50Hz

允许的电压误差10％左右



材料



叶轮 不锈钢 1.4301/1.4404

导轮 不锈钢 1.4301/1.4404

泵壳 不锈钢 1.4301/1.4404

轴 不锈钢 1.4301/1.4404

密封圈 EP 851/氟橡胶

泵壳盖 不锈钢 1.4301/1.4404

机械密封 石墨 / 陶瓷



电机



IEC普通三相交流电机

5.5KW以下V18型，7.5KW以上V1型



选购（需加价）



叶轮、导轮、外壳和泵轴均可选用1.4435的不锈钢；60Hz，4级，转数1450 1/min；防爆；其它电压。

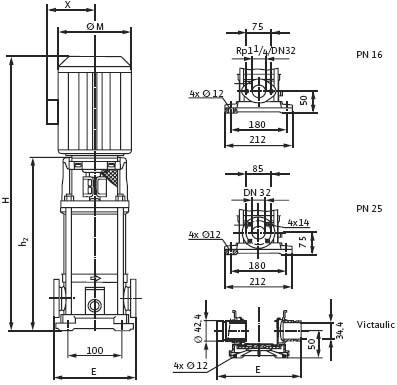

结构



立式多级离心泵，进出口径相同并在同一轴线上，最大承压为PN16或PN25,叶轮，导轮及外壳均为不锈钢， 水泵和电机轴由套筒式轴轴节连在一起，采用可分离滚动轴承，可平衡所有的轴向力，从而可配置从V1到V18的各种普通电机。 采用不受转向限制的免保养的机械密封，所有与介质接触的零件都符合KTW－和WRC－标准。
